天地盒的画法，其实很容易画的

今日我给咱们共享一下一般天地盒的画法。

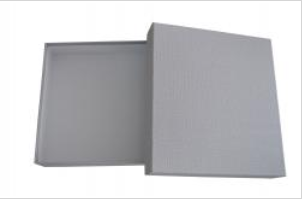

      天地盒，是产品结构设计中最简略地盒型结构。只要你懂基本地Auto CAD都能画来。彩盒包装厂家

      在画天地盒之前，咱们先了解下画刀线时在常用线的颜色。如上图。

       然后咱们再了解下上图的原料就开始画天地盒。

地盒

      咱们想画个内尺度 长 200 MM，宽 100 MM，高 50 MM 的地盒.在CAD里咱们先用CAD方便指令 “REC” 输入尺度后画长方形ABCD，然后运用分解指令”X“框选长方形ABCD，运用偏移指令”O“，向上向左偏移50. 运用直线指令"L",衔接FA和AE。（长边搭短边）然后运用偏移指令点AE向左偏移2MM。（此处数值与板纸厚度有关！偏移一个板纸厚度！）整理后，运用镜像指令”RO“ 左右和上下镜像后就画出上图的地盒图形了。

天盒

      画好地盒后，咱们把地盒图形复制”CO“到一边，然后运用拉伸指令”S“对地盒的长宽高进行拉伸，就得出上图的天盒。天盒的长宽是由已知地盒的长款+两个板纸的厚度（4MM）+1 MM—1.5 MM。（详细要看面纸的厚度和六合盒所要的松紧度效果来定，一般都是两个板纸厚度+1.5MM)。天盒的高不能高过地盒的高（50+2），详细看情况而定。
